國泰怡安HY5711B總線式火警電話調度總機
時間：2018-10-24 13:47:45 品牌：
![[!--oldtitle--]](/d/file/baojingshebei/2018-10-24/4c67458931692f079284638307371ccd.jpg)
一、HY5711B總線式火警電話調度總機概述
HY5711B總線式火警電話調度總機采用兩總線控制分正負極性在兩總線上-多可監控99個總線分機或插孔。24V供電雙向呼叫。系統設計了路專門配接非總線消防電話分機和插孔的單路通話輸出-多可并接30只非總線電話分機或插孔。具備分機故障和線路故障檢測功能。系統總機采用液晶漢字圖形顯示。通過顯示漢字菜單及漢字提示信息可以非常直觀的顯示各項功能操作及通話呼叫狀態使用便利。大容量的FLASH存儲器可以存儲9小時以上的通話錄音，及500條記錄，能準確記錄每部分機呼叫通話發生的時間類型及通話內容。
二、HY5711B總線式火警電話調度總機主要技術參數
| 電源 | 直流 24V±10%,總工作電流約≤0.5A | 總線長度 | -大1500米 |
| 總線線路電阻（包括導線電阻和連接點接觸電阻） | ≤70歐姆 | ||
| 總線容量 | -多99個編碼地址(由編碼開關按二進制方式設置) | ||
| 分機耗電 | 監視電流＜1mA；通話電流＜20mA | 話音頻率范圍 | 300～3400Hz |
| 話音傳輸損耗 | ＜5dB | ||
| 環境溫度 | -10～55℃ | 相對濕度 | ≤95% |
| 電話總機的外形結構 | 采用3U標準上架式結構 | ||
| 電話總機的尺寸 | 482.6mm×132.5mm(3U)×225mm | 重量 | 4.0kg |

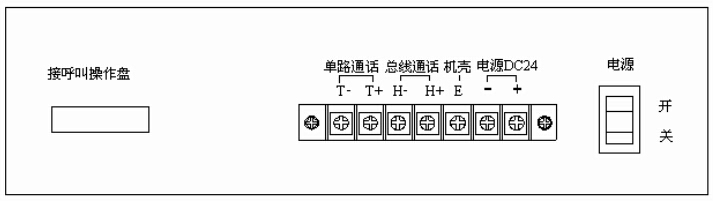

三、HY5711B總線式火警電話調度總機接線說明
